让创意再宽一点 弘瑞X400宽幅3D打印机给你带来非比寻常的3D打印体验

　　在任何一个时代，创新是永无止境的突破，聚焦在科技圈也是如此，所有的伟大都源于一个勇敢的开始，弘瑞亦如此！作为3D打印行业老兵，在3D打印行业深耕细作十五年，推出桌面型3D打印机弘瑞Z300 Plus、专业型3D打印机Z400、工业级3D打印机Z600 Plus等优秀的产品，得到业内与用户的一致肯定。

　　今天笔者就和大家聊聊弘瑞旗下的宽幅3D打印机新品——弘瑞X400。全新的弘瑞X400启用了新的宽幅面设计，依据十五年3D打印机研发经验和广泛的实际用户反馈，采用宽:深:高=8:5:5的黄金成型比例；更有双路供电、“3加2”结构的独特优势，再加上 调平、双电机供料、256倍细分电机驱动、语音播报、手机微信操控等特性，打造出一款成型精细、稳定耐用、操控简洁又紧凑高效的跨界式3D打印机产品。接下来就和笔者一起看一看，弘瑞X400 3D打印机都有哪些独到之处。

让创意再宽一点 弘瑞X400宽幅3D打印机评测

●全新设计 弘瑞X400三大亮点

市面上常见的FDM 3D打印机，通常成型体积的高度大于宽度或深度，是细长的“高个”，包括弘瑞之前的Z400、Z500、Z600 Plus也是类似的设计。在成型体积比较大的时候就带来一个问题，就是较大的高度带来操作视角的不便，而且成型高度的空间没有充分利用起来。

那么有没有更好的办法，在保证较大成型体积的同时使3D打印机仍然能够放置在桌面上，从而充分地利用成型空间、提升空间利用效率呢？弘瑞根据用户反馈并总结多年的研发经验，提出了“宽幅3D打印”的理念，以8:5:5宽深高的成型比例打造了适合放置在工作台上的X400 3D打印机。这个黄金比例带来紧凑的机身、更舒适的操作视角，以及由大面积的打印底板所实现的更高的空间利用率。换句话说在紧凑的桌面空间上，弘瑞X400可以打印底盘更大、更宽的模型，或者对于小尺寸的打印件可以一次排列更多的数量同时打印出来。这是弘瑞X400的第一个亮点。

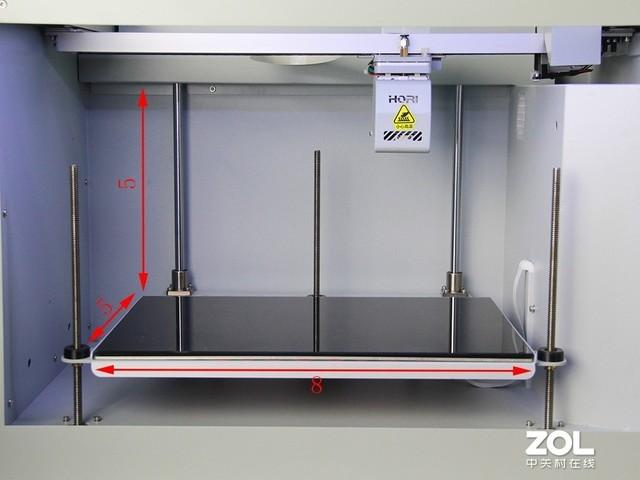

8:5:5黄金比例的成型空间

大尺寸的成型体积需要 的调平效果，以及 的X/Y/Z轴控制来保证打印精度。弘瑞X400采用了“3加2”结构，Z轴采用三个T型丝杠加两个光轴，三组电机单元完全独立可单独调节；并在打印头上增加精密压力传感器检测点距，利用三点确定一个平面的原理 调节平台的水平效果。这样一来不仅实现更 的调平效果，而且将调平过程完全自动化，省略手工的校准过程；有效减少振纹，避免错位、变形等问题，使调平更精准、平台更稳定。

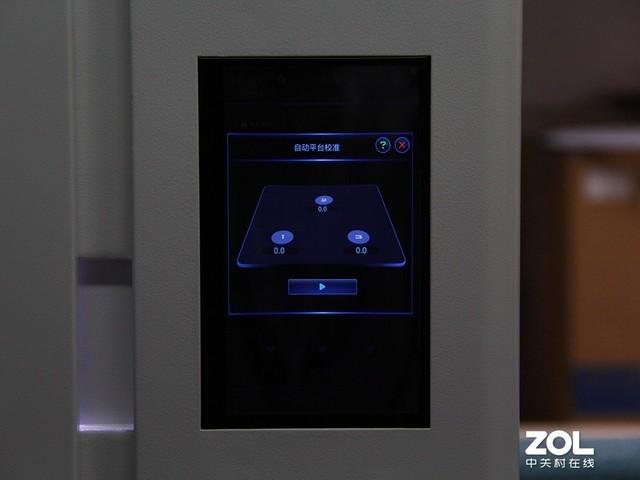

自动、 的调平效果

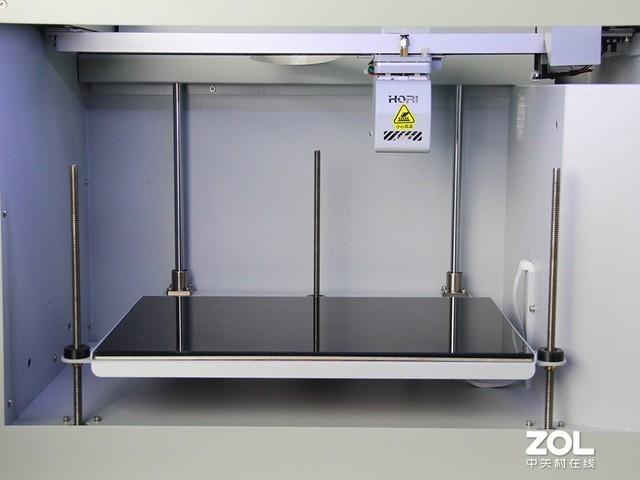

3加2结构

此外，弘瑞X400宽幅3D打印机的主体框架用料精良，采用日本进口的重载荷、高精密、双轴心滑轨，大大减少抖动，减小传动结构之间的配合公差，提升X轴和Y轴运动的稳定性和一致性；256倍细分步进电机驱动，更 地控制运动部件，3D打印模型平滑细腻，细节表现更精准。3加2结构和高规格硬件用料，带来更好的承托性和稳定性，即使是宽幅的成型空间也能保证在各个位置极佳的打印一致性，使工件的3D打印精度和表面效果都达到空前的高度。这是过去弘瑞在高端的工业级3D打印机上所采用的配置，现在的桌面型工业机弘瑞X400也具备类似的性能。也就是说弘瑞X400是一台高精度、高稳定、高自动化的紧凑型3D打印机，这是它的第二个亮点。

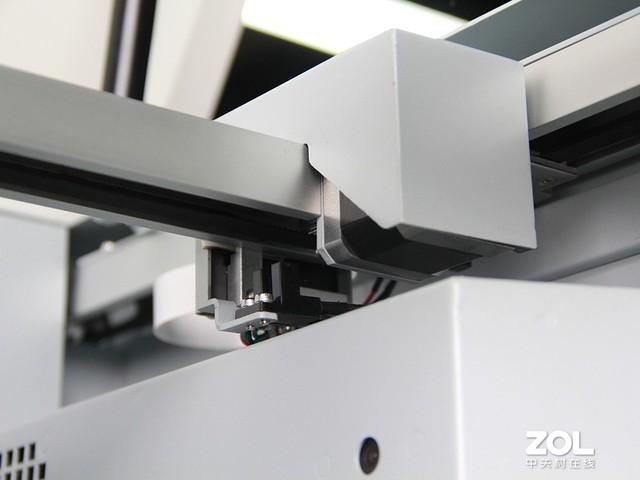

重载荷、高精密、双轴心滑轨

256倍细分步进电机驱动

另外，有用户反馈在设计工作室、工厂等商用环境中，供电不稳导致断电后打印中断，即使再次恢复打印也会留下视觉明显的断点。弘瑞X400采用“双路供电”来解决这一问题，交流电源意外中断时内置UPS接管，可维持工作状态约半个小时；若供电长时间未恢复，当UPS耗尽时Z轴电机自动锁死，3D打印机记录断点；当供电恢复后可从断点继续打印。并且由于是三T型丝杠，锁死后平台不下落、不歪斜，实现 、干净的断电续打效果。这是弘瑞X400的第三个亮点。

除此之外，弘瑞X400在人性化设计、人机交互、智能操控、进退料、材料适应性方面也做足了功课。下一页文章，我们对它来做一番更全面的了解。

●智能易用 生产力工具

从桌面式到商用型再到落地式的工业级FDM 3D打印机，在操控性、自动化程度、耗材兼容性等方面与不同品牌、型号的差别明显，并且也没有通行的标准对此进行规范。根据我们的经验来看，较高的自动化程度可以减少人工干预的工作，直观的操作面板和声光电信号有助于提升操作体验，而良好的耗材兼容性则扩展3D打印机的用途提升设备价值。我们来逐一解析弘瑞X400在这些方面的特性。

首先是优化的双电机供料系统，为耗材供应提供充足的动力，有效减小X/Y轴的运动阻力，运行流畅出料顺滑。并且实现了全自动进退料，减少手工的进退料操作；更重要的是避免因手动换料造成的堵头或耗材加载问题，进料更快捷、退料更彻底，使3D打印更加顺畅、可靠、稳定。

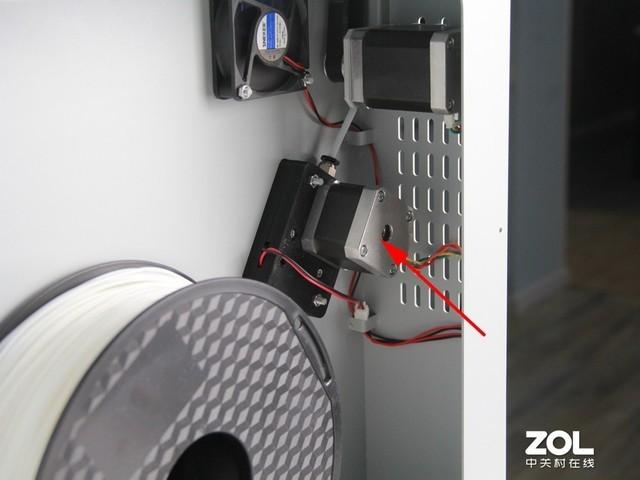

双电机供料 耗材仓内的远端供料电机

其次是磁吸式的快拆头设计，更易更换的打印头组件、多种规格快拆模块方便对打印头组件进行维护或更换喷嘴，可选配加热至260度的高温喷嘴，拆装、替换简单快捷。从而实现对PLA、HIPS、PVA（水溶）、PC、PE、PP木屑、光变、渐变、TPU（柔性）等多种3D打印耗材的良好兼容性，扩展3D打印机的用途且简化操作。

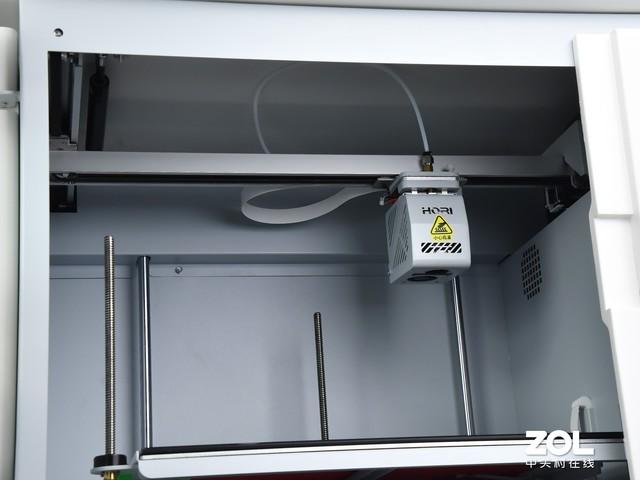

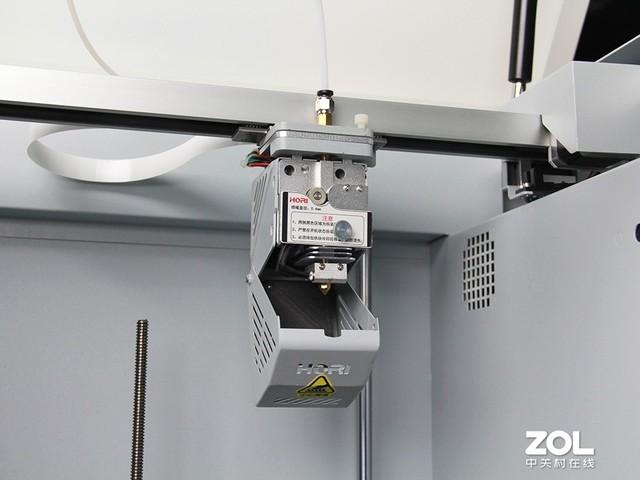

打印头组件

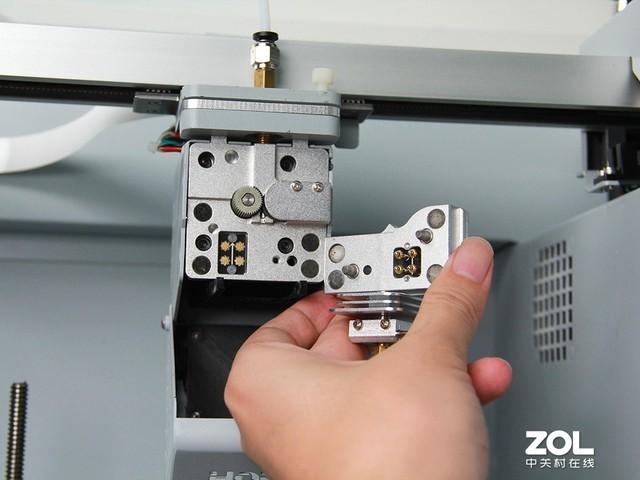

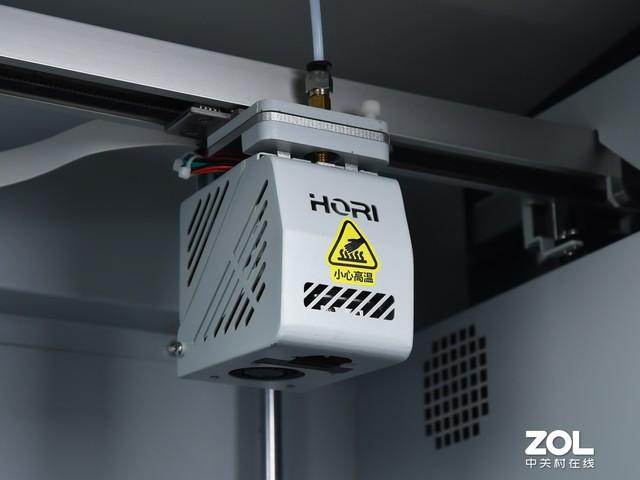

磁吸式的快拆头设计

再次，在本机操控方面采用了7英寸的彩色液晶触摸屏，搭配弘瑞自研的六层主控板和嵌入式3D打印机操作系统。大尺寸彩色触控屏从横屏变为竖屏，接近智能手机的操作体验直观易用，图形化界面简单明了；自研主控板和嵌入式操作系统更准确地将操作者的指令传递给设备，并且根据应用需求可灵活开发定制化功能，最大程度满足使用者的需求。这是开源转商用3D打印设备所不具备的能力。

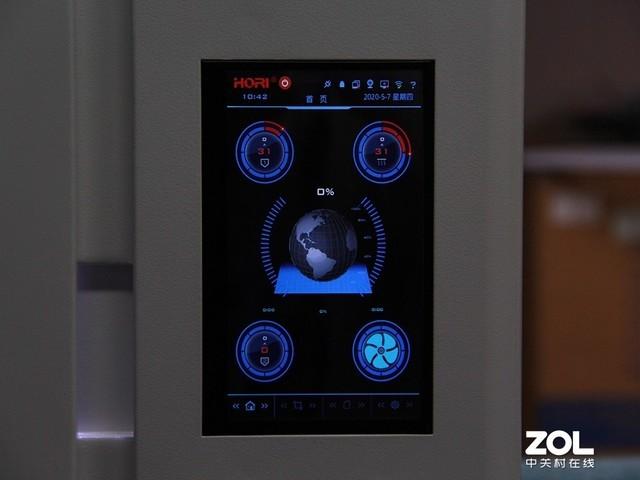

7英寸的大尺寸彩色液晶触摸屏 智能化操作界面

最后还有一系列细微之处的设计也为它加分不少。机身右侧的独立耗材仓与打印仓隔离，封闭的空间有利于耗材丝防潮、防尘且支持预热，有助提升打印效果；进料组件内置耗材丝传感器，可实现断料检测功能且实时监控耗材余量，避免耗材丝意外中断导致的打印失败；语音播报功能在设备启动和3D打印的整个进程中，以人声提示关键动作或异常告警，及时向操作者通知设备状态和3D打印进程，提升人机交互的体验。

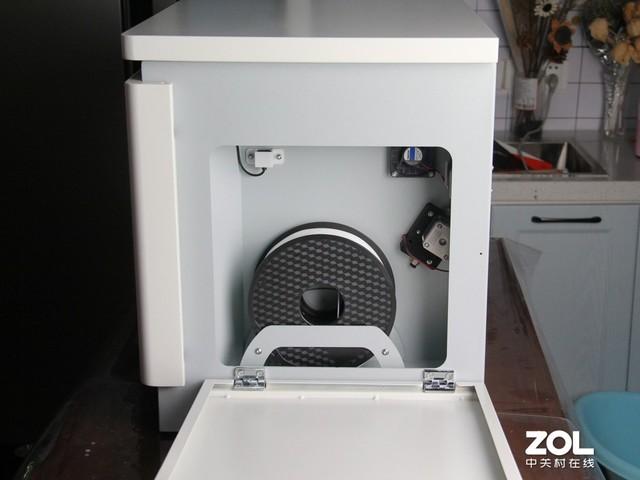

机器右侧的独立耗材仓

在外观方面弘瑞X400延续了新一代系列机型的亮白色整体配色；双开门设计为3D打印前后的操作留下充足的空间，前门留有观察窗可以查看内部的打印情况；可开合的顶盖既实现封闭的打印仓，也方便俯视角度查看打印情况或维护打印头组件；紧凑的机身可以放置在工作台上，同时又实现了400x250x230mm的大尺寸成型体积，空间利用率较高。

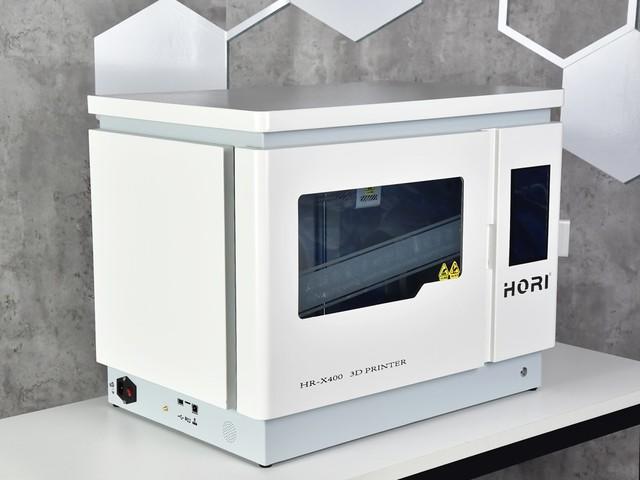

弘瑞新一代系列的亮白色外观

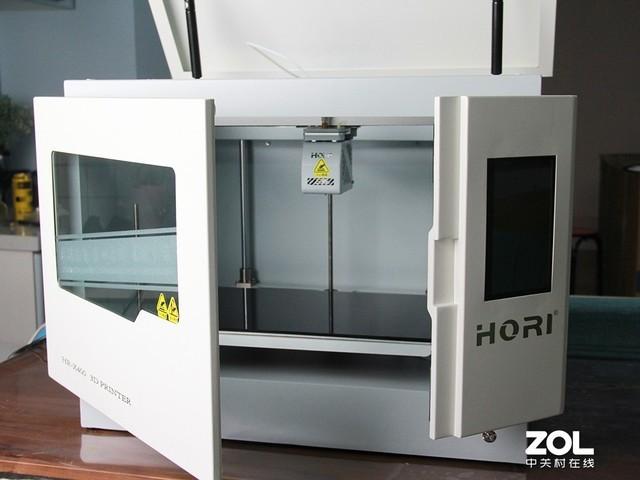

双开门设计与可开合的顶盖

总的来说弘瑞X400在自动化程度、操控和耗材兼容性方面都实现了突破，并且在紧凑的空间尺度上实现了大尺寸宽幅3D打印，为用户带来更高的价值，是一台给力的生产力工具。

●远程操作 集群监控

弘瑞X400的操作方式多种多样，支持U盘脱机打印（在3D打印机触控屏上操作）、有线网络或无线网络打印（在Modellight软件端操作）以及微信远程监控打印（在手机微信上操作）。灵活多样的操作方式，让使用者可以随时随地了解3D打印机的状态，并且选择最方便的方式来监控3D打印过程。

U盘脱机打印，适合个人或小型设计工作室。在弘瑞X400旁边办公，将3D数字模型切片完成之后拷贝到U盘中，再插到3D打印机上，从触控屏浏览切片文件并打印。由于从切片软件Modellight到3D打印机主控板、操作系统均为自研形成闭环，因此可以在3D打印机上看到模型切片的详细参数以及预览效果，还是比较直观的。

机身左侧USB接口 支持U盘脱机打印

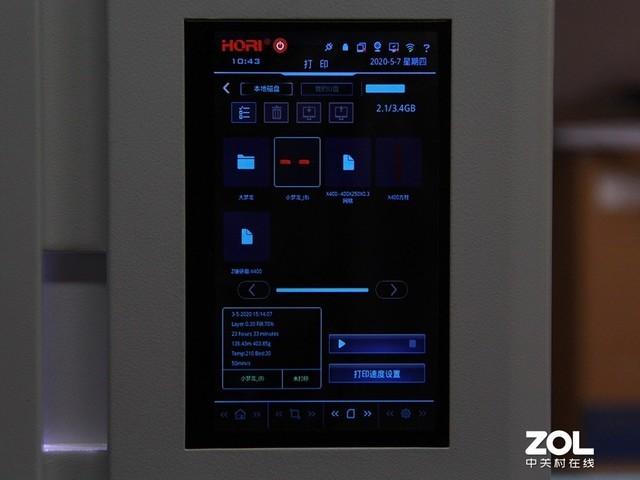

脱机打印 在触控屏上进行操作

有线网络或无线网络打印，适合职业培训、设计群组的共享使用。弘瑞X400标配有线和无线双网络；有线网络接口插入网线，即可自动获取IP地址接入有线局域网，无线网络需要在触摸屏上配置一下，选择无线网络名称并输入密码即可接入无线局域网。在Modellight软件中使用“局域网联机”，可自动发现X400 3D打印机，并实现3D打印监控和任务分配。

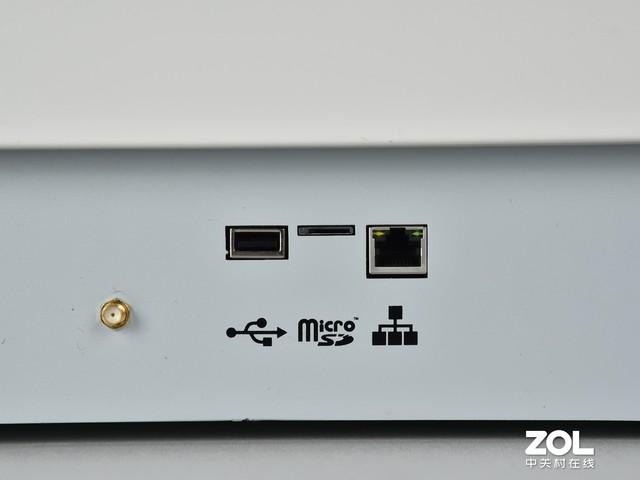

右一为有线网络接口

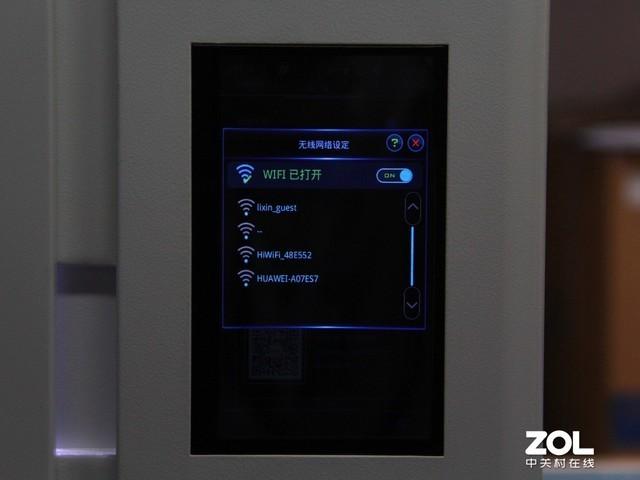

支持无线网络

另外在Modellight中还可使用“广域网联机”，也就是远程给X400 下发切片文件和打印任务。不过软件端的广域网监控能力弱一些，不如局域网的信息丰富程度和时效性。

广域网和局域网联机方式

其实对于一台或几台3D打印机来说，远程打印和监控还有更方便的办法——微信打印。手机微信扫描X400 屏幕的二维码，进入“弘瑞3D打印机”服务号，即可将3D打印机绑定到微信，并随时随地查看设备状态、发送3D打印任务并通过内置摄像头查看进程。不需要呆在办公室，更不必守在打印机旁边，只要手机有网上微信，就能远程监控3D打印。

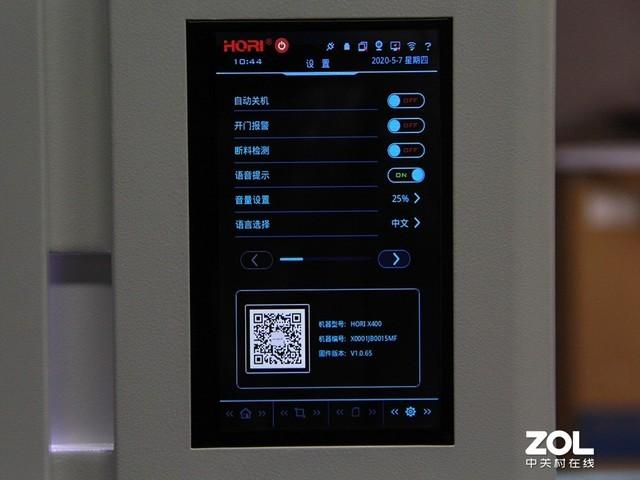

扫码进入服务号 绑定3D打印机

最新版本Modellight切片软件还新增了简单的集群监控功能，可依次查看或操作多台弘瑞3D打印机，包括最新款的X400在内。以网络监控的联机方式实现一人管理多台弘瑞3D打印机，进一步节省人力成本，提升生产效率。

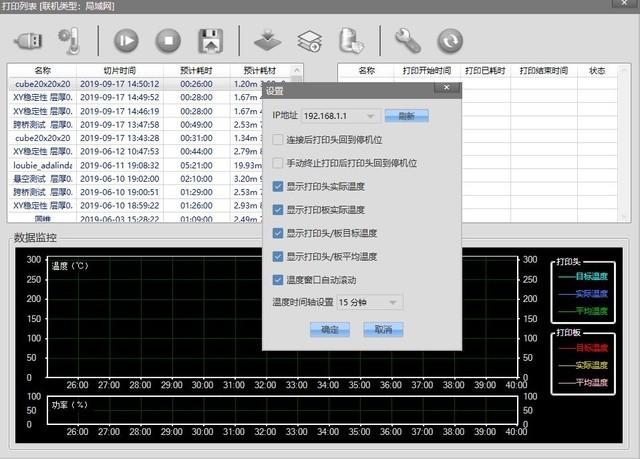

局域网联机 依次查看不同的3D打印机设备

总的来说弘瑞X400 3D打印机支持多种打印方式，并且具备良好的兼容性，使用PC、笔记本电脑、平板、手机等终端都可以灵活连接、监控和操作，再加上新增的集群监控功能，使它灵活适应多种应用场景，一台、两台的独立部署或共享部署，甚至中小规模的集群部署都没问题。

●切片软件 不断升级

弘瑞切片软件Modellight同样为自研软件，好处之一就是及时的版本升级，不断迭代并引入用户反馈所需的新功能，最新版本是V3.1.5.0。除了过去我们提到的3D打印机批量管理、3D打印任务管理、3D打印切片管理、分层打印参数设置、云模型库、打印仿真等给力的功能，以及高效率一如既往的切片引擎之外，还有贴心的功能陆续上线。

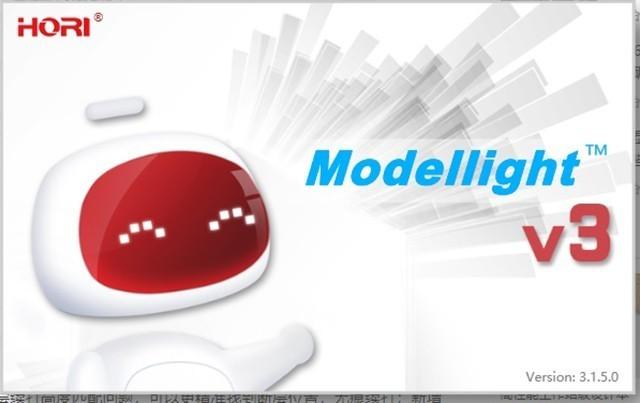

弘瑞Modellight切片软件V3.1.5.0

首先是分层设置切片参数，可在多个层高范围内设置层厚、填充率、打印速度、线宽、温度五种参数，例如打印塑像的底座使用高填充率、较大层厚，以较低的精度快速打印底座并保证强度，而打印塑像主体时使用低填充率、小层厚以实现更为细腻光滑的表面效果。

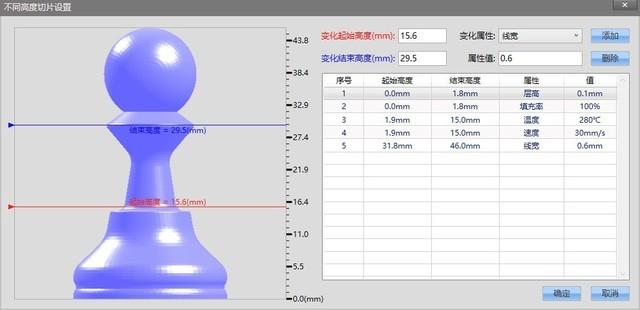

分层设置切片参数

其次是多个模型一次性打印，支持逐个设置切片参数、逐个打印。这样一来充分利用X400 的宽幅成型尺寸，并一次性打印多个不同用途的零件、原型、工具或展品，提升3D打印机的利用效率。

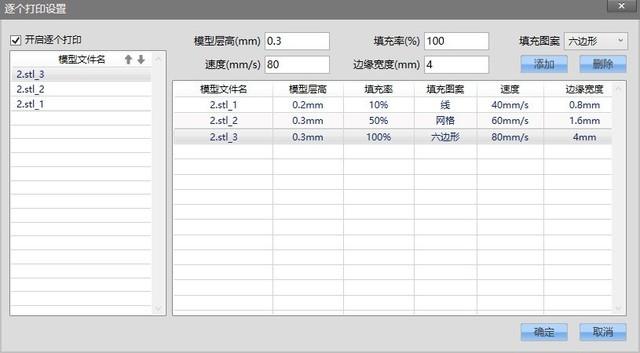

多个模型逐个打印 单独设置切片参数

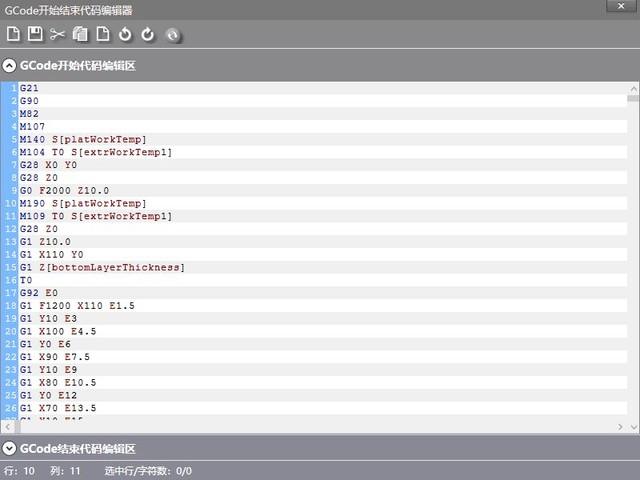

还有G-code编辑器，可让使用者自定义开始和结束代码，更精细地定义切片参数，适合专业用户或玩家。

G-code编辑器

此外还包括灵活选择多种支撑方式；双头、二进一出挤出选项；修复、切割、支撑等功能的升级完善；X400机型快捷选择的支持；以及前文提到的局域网和广域网联机方式、集群控制方式，等等。

好马配好鞍，给力的3D打印机也需要一款高效易用的切片软件来搭配。弘瑞Modellight不断升级完善，现在既拥有专业而丰富的功能选项，又具备简洁易用的操作界面，搭配跨界式的弘瑞X400 3D打印机硬件，相信会给用户带来非比寻常的3D打印体验。

●基础模型 接近完美

接下来，还是从基础模型的效果来看弘瑞X400的成型质量。

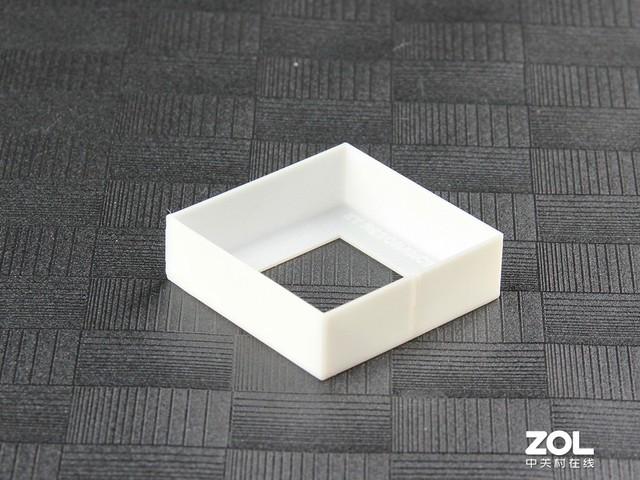

XY轴一致性测试，四壁均匀、转角锐利，底面的英文字母“XYZ RESONANCE TEST”清晰可见；在模型故意设置的侧壁凹陷处没有出现层纹不均匀的情况，可以看到纤薄而笔直的单壁打印效果良好。不仅X/Y轴一致性上佳，而且挤出控制 。

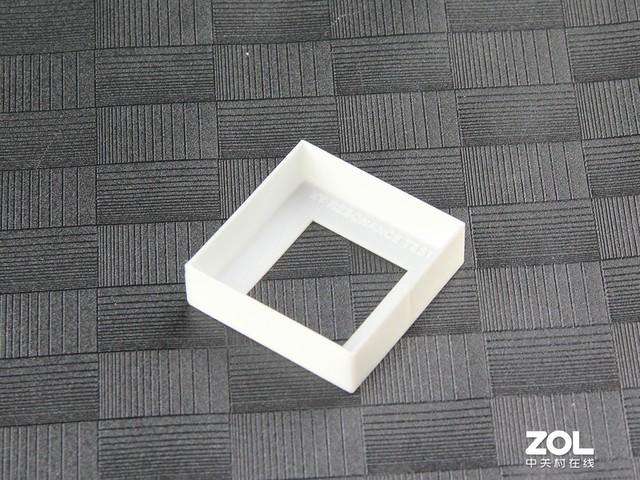

四壁均匀 英文字母清晰

Z轴稳定性测试，直立方柱打印效果出色。四壁笔直均匀，表面无凹凸，棱角分明；从底部至较高处均匀且几乎看不出区别。显示Z轴稳定性出色，平台稳固，运动部件配合 。

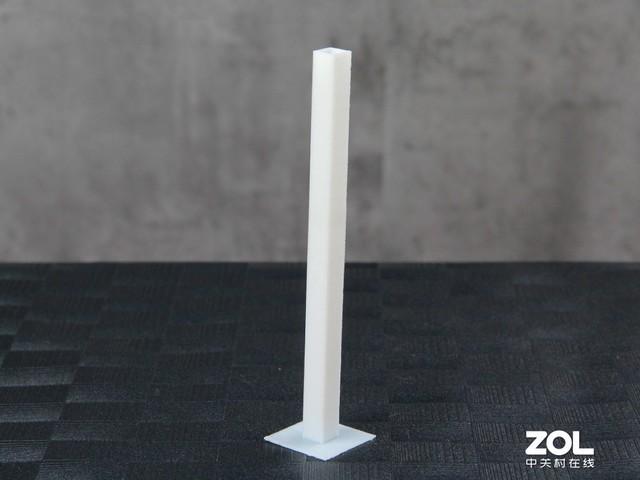

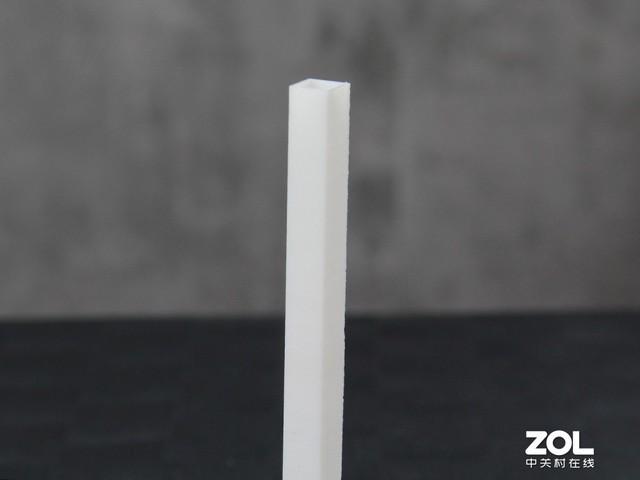

细直立方柱测试Z轴稳定性

跨桥结构测试，在没有任何支撑的情况下打印跨桥效果良好，悬空部分几乎无垂丝，跨桥从最短到最长都实现平整的上面和均匀的下面。同样难能可贵。

跨桥结构样件打印效果

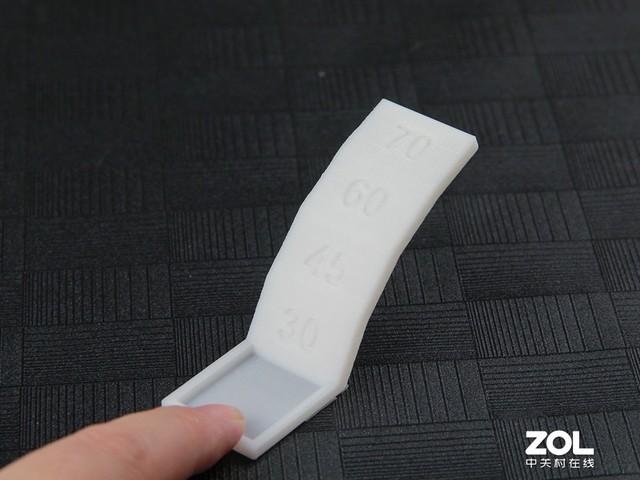

悬空斜面测试，同样在没支撑的情况下，打印30度、45度、60度、70度斜面接近完美，上表面数字清晰、表面光滑，下表面几乎没有凹凸或悬垂；显示弘瑞X400打印斜面也能够较好地挤出成型，也是难能可贵的。

悬空斜面样件打印效果

弘瑞X400 打印基础模型成型效果接近完美，打印精细、回抽控制准确、层厚均匀且平滑，稳定的框架结构和扎实的硬件配置带来了出色的3D打印效果。

●套件测试 细小形状

再看弘瑞X400打印八个一组的成套样件，来考验对细小形状的塑造能力。非常期待。

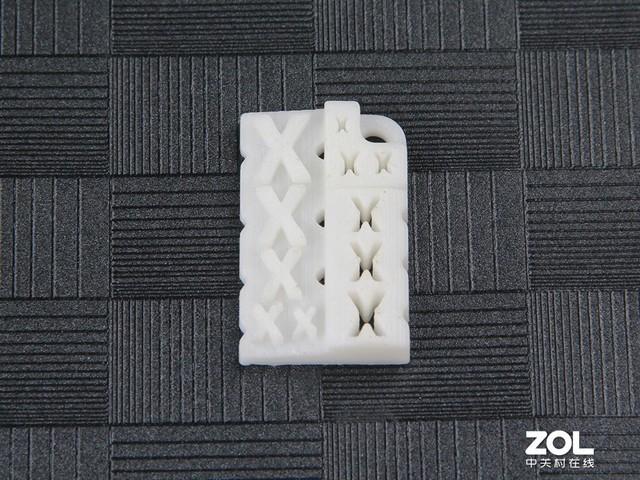

正向和镂空字母样件

正向和镂空字母打印清晰明确，不论正向还是镂空字母均无拉丝或毛刺。多孔样件的六边形孔清晰地塑造出形状，小孔和长条镂空都准确无误，孔内的细微结构清晰还原。

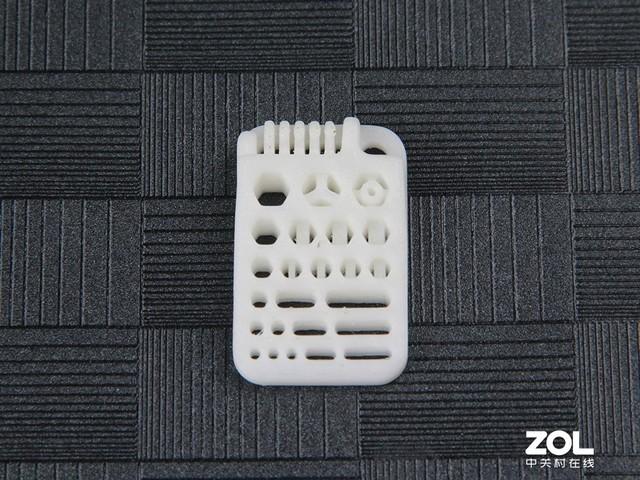

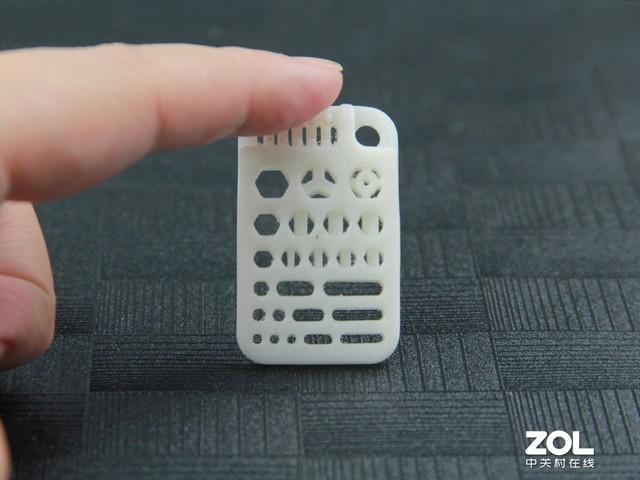

多孔样件

螺旋样件均匀一致，从外到内的螺旋结构均匀地还原，显示X轴和Y轴 配合且运动一致性上佳。跨桥样件打印效果良好，小幅度的跨桥完全没问题，弘瑞X400打印这类无支撑的悬空结构也能良好还原。

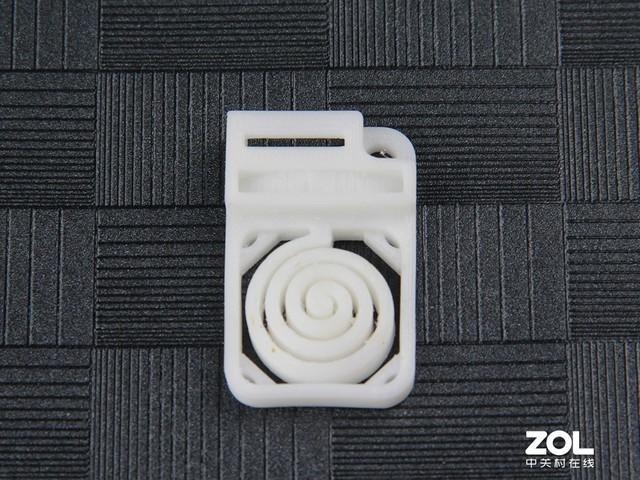

螺旋样件

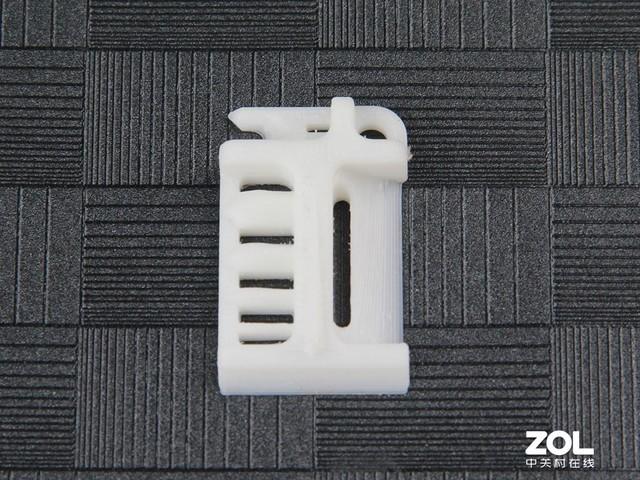

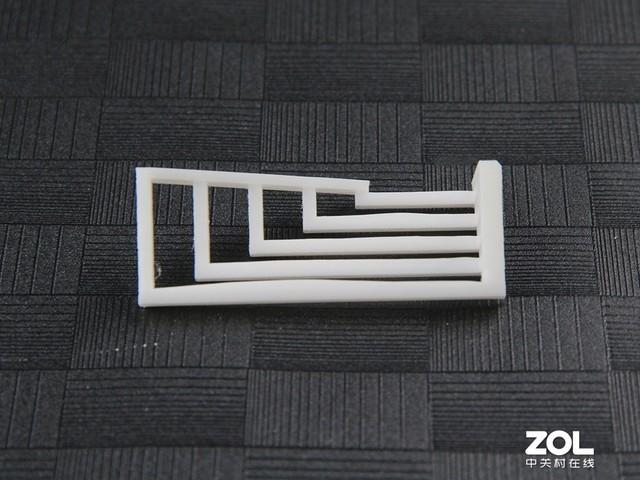

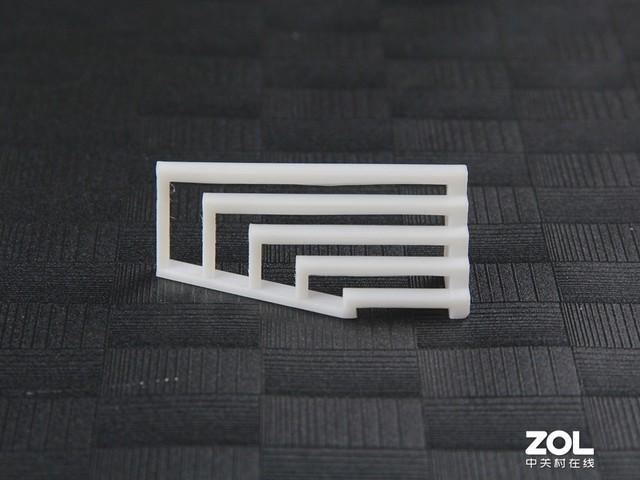

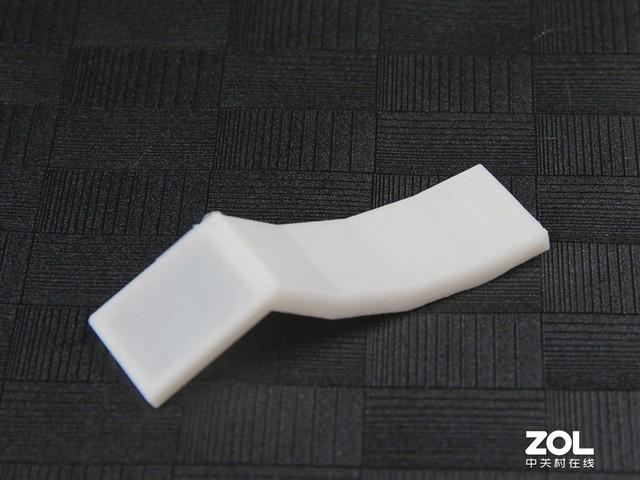

跨桥样件

利刃样件打印效果好，X轴、Y轴方向不同厚度的利刃准确地打印出来。正向和负向圆锥样件，从小到大的圆锥形状都能 还原；最小的正向或负向圆锥成型几乎完美，难能可贵。

利刃样件

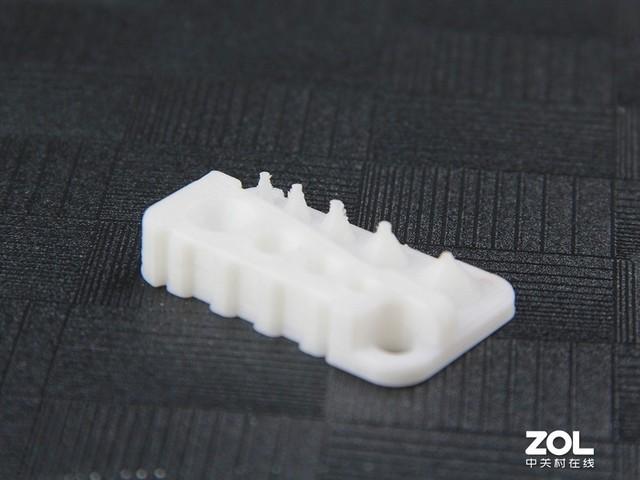

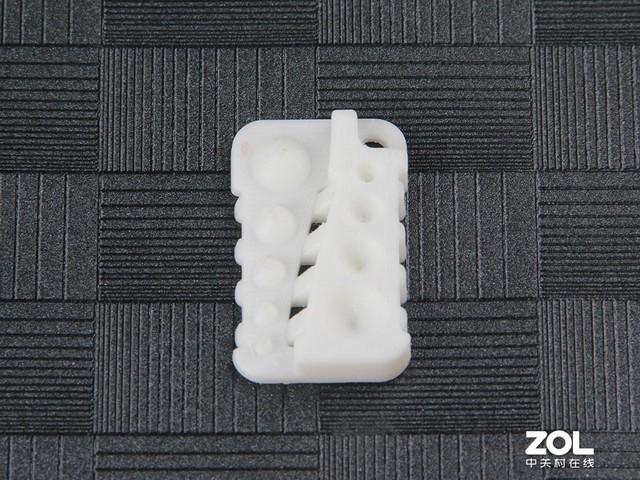

正向和负向圆锥样件

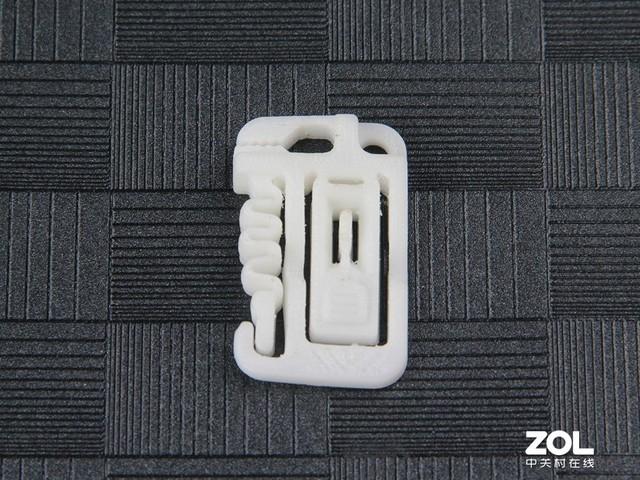

波纹样件打印效果好，曲形和按钮的形状都完整还原，复杂结构无毛刺，表面细致光滑。裂缝样件良好地还原不规则的形状，并且两侧的凸起和凹陷一一对应，打印效果好。

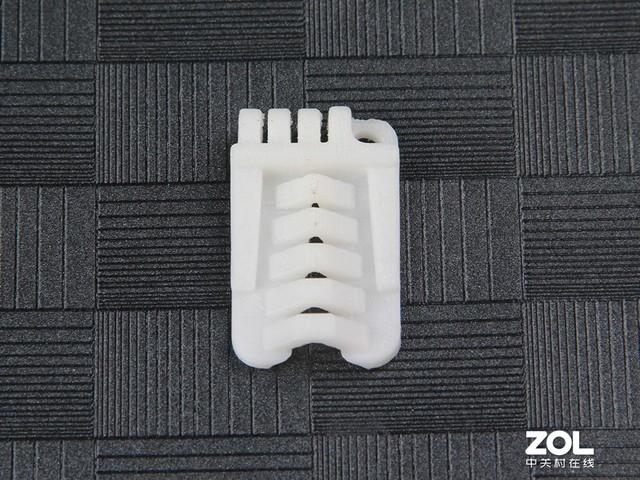

波纹样件

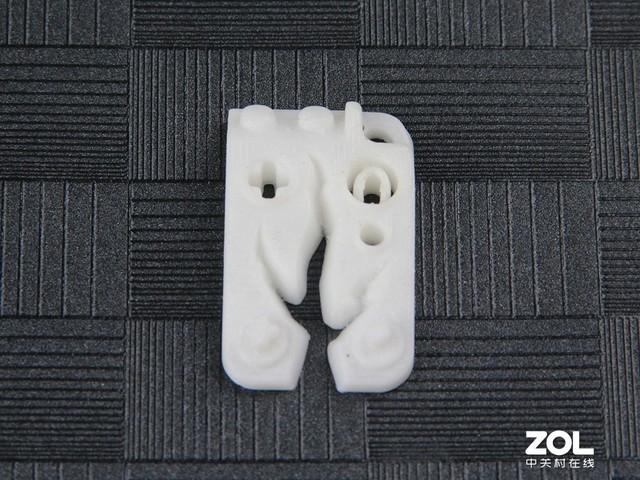

裂缝样件

综合来看弘瑞X400打印出整套样件效果出色，对不同的形状、结构塑造能力出色，细小结构成型出色，模型表面质量出色，跨桥、悬空打印能力出色。

●鸟笼样件 精度挑战

鸟笼样件挑战FDM 3D打印机塑造微小形状的能力，并且是笼中小鸟与鸟笼同时打印成型，尺寸仅为16x16x267mm的鸟笼对于FDM 3D打印来说颇有难度。

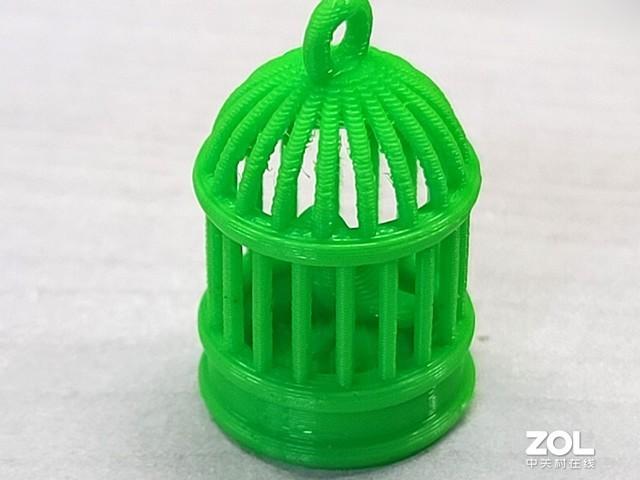

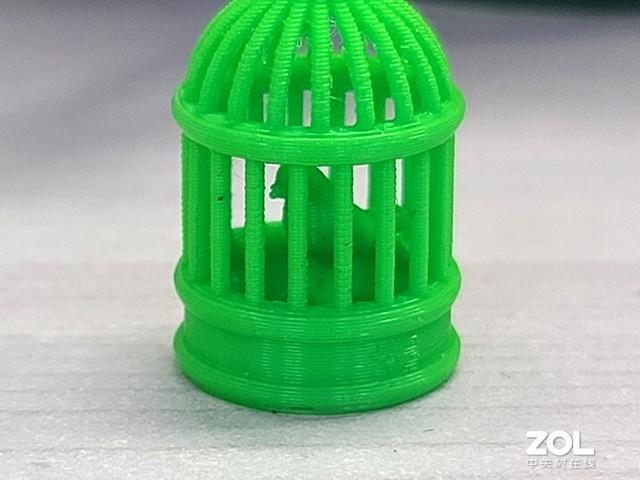

鸟笼整体的效果 精度很高

弘瑞X400经过调整参数之后，打印鸟笼内部的小鸟形状清晰可见，轮廓清晰；鸟笼侧柱几乎没有拉丝，干净利落，形成很好的视觉效果。顶部吊环也能够准确地呈现。

仔细观察发现笼中的小鸟也清晰完整

细微的鸟笼不论远观还是近距离查看细节，都接近完美，非常惊艳。尽管是调整参数之后完成的出色打印效果，仍然属于非常高的水准，媲美工业级3D打印机的细微形状塑造能力。

●支撑与大尺寸样件

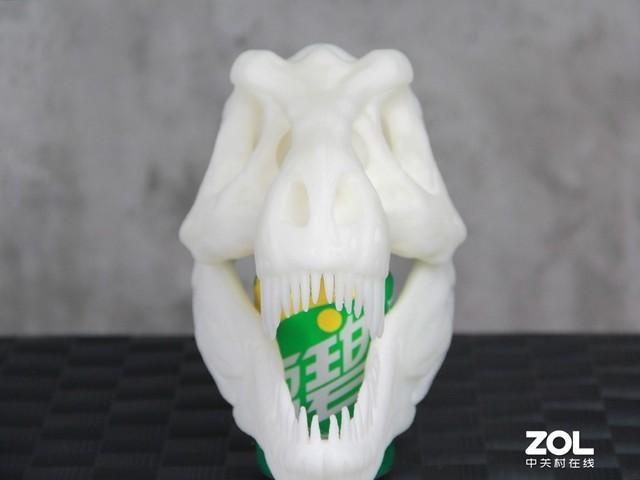

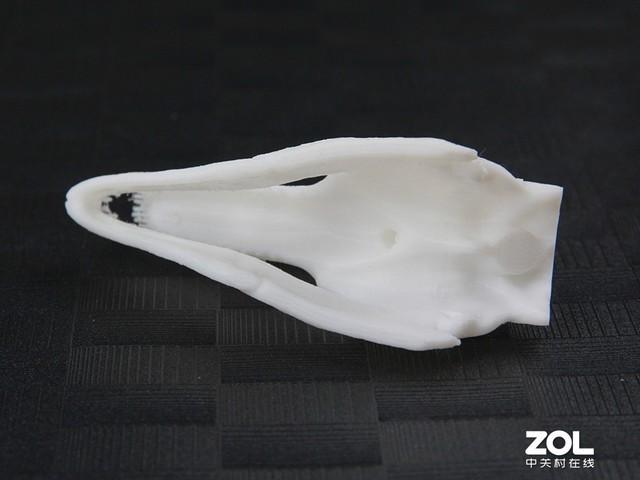

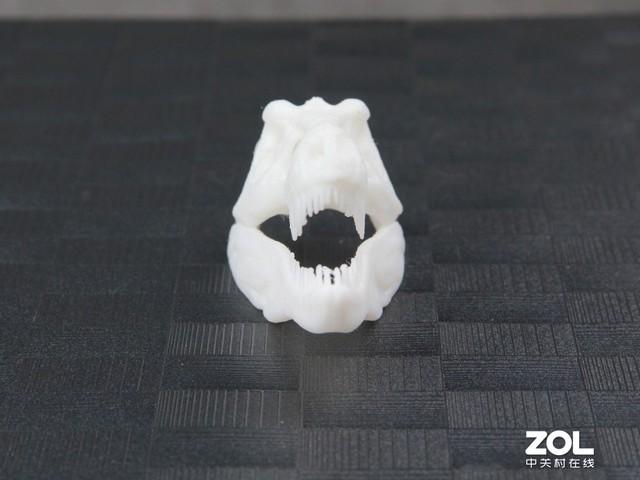

添加支撑打印恐龙头骨模型，支撑效果好、密度中等且较易拆除。细小的牙齿形状也清晰完整，较小的空腔内部支撑拆除干净。整体成型效果上佳。

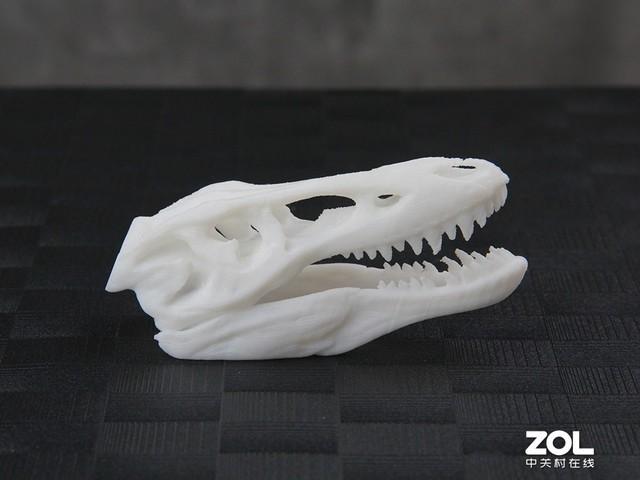

恐龙头骨3D打印 去除支撑的效果

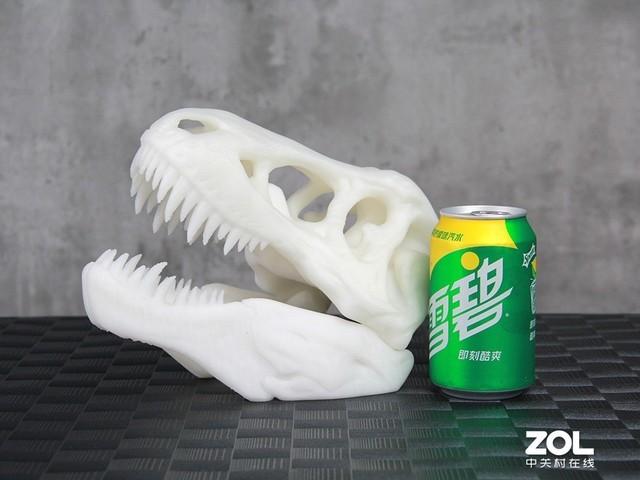

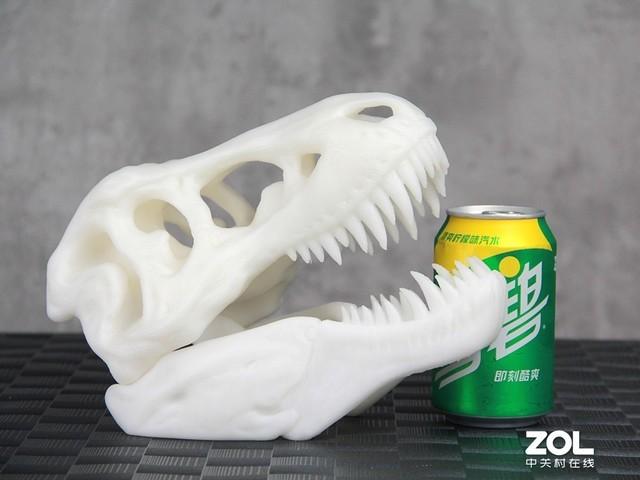

我们还专门利用X400的宽幅能力3D打印了较大尺寸的恐龙头骨模型，在更大尺寸的维度上打印效果依然细腻，结构还原完整且 。完全可以用作课堂教具或案头摆件。
